室內全彩顯示屏

作者：yaoren發表時間：2015-03-26 09:25

近道室內全彩系列

產品概述

全彩色也稱為三基色：即由紅、綠、藍三原色組成最小的顯示單位。與計算機顯示器的工作原理一致。能真實的還原色彩紅、綠、藍三原色構成的各種顏色，能實時顯示色彩豐富的靜態圖象。全彩屏的每一發光單元都包含紅、綠、藍三種顏色 led 發光管。顯示屏與微機逐點對應。支持VGA顯示模式，并可接受顯示電視錄像節目、VCD或DVD，現場實況等視頻節目。具有出色的顯示效果和很高的可靠性和系統穩定性。
（1）控制芯片采用進口SMD封裝芯片，流水線全自動焊接；
    （2）發光管封裝結構采用專利產品，使屏幕無暗區、可靠性高；
    （3）采用模塊化設計，尺寸可以任意組合。產品功耗低，壽命長，可靠性高。
    （4）與計算機保持同步，計算機屏幕所見既LED顯示屏所顯示，不緊實時，而且三維動畫栩栩如生；
    （5）配置超級多媒體、圖文再制作播放系統，通過WINDOWS完善友好的界面，支持節目制作及多媒體播放。
    （7）支持各種計算機網絡標準接口，聯網方便，可實現遠程實時控制。
    （8）顯示屏幕映射位置可調，并可方便隨意地選擇顯示畫面大小，并可開多個窗口，具畫中畫功能。
    （9）非線性校正技術、動態緩存技術，多媒體技術、網絡技術、視頻同步技術、支持計算機網絡接口，可接駁 TV、VCD、DVD、VCR和攝像機、掃描儀、數碼相機，播放廣告節目、信息等。
    （10）16比特位顏色處理能力使整屏的顏色組合達到281萬億色。
（11）高灰度級、高清晰度，畫面細膩優美。

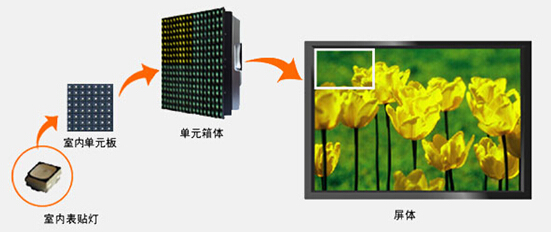

屏體構成

技術規范

項目名稱	JD-P7.62	JD-P 6	JD-P5
像素點間距	7.62毫米	6毫米	5毫米
像素結構	1R+1G+1B表貼三合一	1R+1G+1B表貼三合一	1R+1G+1B表貼三合一
像素密度	17222/m²	27777/m²	40000/m²
校正前亮度	>=1800 NIT	>=1800 NIT	>=1800 NIT
白平衡亮度下校正后	>=1500 NIT	>=1500 NIT	>=1500 NIT
色溫	3200K—9300K可調	3200K—9300K可調	3200K—9300K可調
水平視角	145°	145°	145°
垂直視角	145°	145°	145°
信號處理	16 bit	16 bit	16 bit
灰度位數	10 bit	10 bit	10 bit
刷新率	>=1000HZ	>=1000HZ	>=1000HZ
壽命--全白(亮度減半)	50,000 小時	50,000 小時	50,000 小時
環境溫度范圍	0 ℃ 至 40 ℃	0 ℃ 至 40 ℃	0 ℃ 至 40 ℃
電源功耗	最大:400W	最大:400W	最大:400W
電源功耗	平均:130W	平均:130W	平均:130W
箱體重量	13Kg	13Kg	13Kg
供電要求	85-264伏	85-264伏	85-264伏
對比度	1000:1	1000:1	1000:1
濕度	工作 : 35 - 90%	工作 : 35 - 90%	工作 : 35 - 90%
濕度	儲存 : 10 - 99%	儲存 : 10 - 99%	儲存 : 10 - 99%
相關標準	UL，CE，F(xiàn)CC A級，CCC國際認證	UL，CE，F(xiàn)CC A級，CCC國際認證	UL，CE，F(xiàn)CC A級，CCC國際認證
單元板尺寸	488 mm×244mm	384mm×192mm	320mm×160mm

項目名稱	JD-P4	JD-P3	JD-P2.5
像素點間距	4毫米	3毫米	2.5毫米
像素結構	1R+1G+1B表貼三合一	1R+1G+1B表貼三合一	1R+1G+1B表貼三合一
像素密度	62500/m²	111111/m²	160000/m²
校正前亮度	>=1800 NIT	>=1800 NIT	>=1800 NIT
白平衡亮度下校正后	>=1500 NIT	>=1500 NIT	>=1500 NIT
色溫	3200K—9300K可調	3200K—9300K可調	3200K—9300K可調
水平視角	145°	145°	145°
垂直視角	145°	145°	145°
信號處理	16 bit	16 bit	16 bit
灰度位數	10 bit	10 bit	10 bit
刷新率	>=1000HZ	>=1000HZ	>=1000HZ
壽命--全白(亮度減半)	50,000 小時	50,000 小時	50,000 小時
環境溫度范圍	0 ℃ 至 40 ℃	0 ℃ 至 40 ℃	0 ℃ 至 40 ℃
電源功耗	最大:400W	最大:400W	最大:400W
電源功耗	平均:130W	平均:130W	平均:130W
箱體重量	13Kg	13Kg	13Kg
供電要求	85-264伏	85-264伏	85-264伏
對比度	1000:1	1000:1	1000:1
濕度	工作 : 35 - 90%	工作 : 35 - 90%	工作 : 35 - 90%
濕度	儲存 : 10 - 99%	儲存 : 10 - 99%	儲存 : 10 - 99%
相關標準	UL，CE，F(xiàn)CC A級，CCC國際認證	UL，CE，F(xiàn)CC A級，CCC國際認證	UL，CE，F(xiàn)CC A級，CCC國際認證
單元板尺寸	256mm×128mm	192mm×96mm	160mm×80mm

項目名稱	JD-P1.667	JD-P1.914	JD-P2.0
像素結構	SMD0707 三合一LED	SMD1010 三合一LED	SMD1010 三合一LED
像素間距	1.667	1.914	2.0
模組分辨率（W×H）	120×180	160×90	100×150
模組尺寸	200（W）×300（H）	306.25（W）×172.25（H）	200（W）×300（H）
模組重量	0.4	0.35	0.4
模組最大功耗（W）	70	60	50
箱體模組組成（W×H）	2×1	2×2	2×1
箱體分辨率（W×H）	240×180	320×180	200×150
箱體尺寸	400（W）×300（H）×66（D）	612.5（W）×344.5（H）×66（D）	400（W）×300（H）×66（D）
箱體面積（m2）	0.12	0.12	0.12
箱體重量	4.6	8.1	4.6
箱體像素密度（點/m2）	360000	272942	250000
箱體平整度	≤0.2	≤0.2	≤0.2
維護方式	后維護	后維護	后維護
箱體形成	壓鑄鋁	壓鑄鋁	壓鑄鋁
單點亮度校正	有	有	有
單點色度校正	有	有	有
白平衡亮度	≥1000（色溫6500K）	≥1000（色溫6500K）	≥1000（色溫6500K）
色溫（K）	3200—9300可調	3200—9300可調	3200—9300可調
視角（水平/垂直°）	160/160	160/160	160/160
發光點中心距偏差	<3%	<3%	<3%
亮度/色度均勻性	≥97%	≥97%	≥97%
對比度	4000:1	4000:1	4000:1
峰值功耗（W/箱體；W/m2）	150；1200	300；1500	120；1000
平均功耗（W/箱體；W/m2）	35；300	75；500	29；280
供電要求	AC90~264V，頻率47-63（Hz）	AC90~264V，頻率47-63（Hz）	AC90~264V，頻率47-63（Hz）
安全特性	GB4943/EN60950	GB4943/EN60950	GB4943/EN60950
換幀頻率（Hz）	50&60	50&60	50&60
驅動方式	恒流驅動，30掃	恒流驅動，30掃	恒流驅動，30掃
灰度級別	16384	16384	16384
刷新率（Hz）	≥2000	≥2000	≥2000
顏色處理位數	16bit	16bit	16bit
模組自帶掉電存儲功能	保存亮度、色度校正數據，模組參數	保存亮度、色度校正數據，模組參數	保存亮度、色度校正數據，模組參數
視頻播放能力	2K高清，4K超高清畫面	2K高清，4K超高清畫面	2K高清，4K超高清畫面
壽命典型值	50,000H	50,000H	50,000H
工作溫/濕度范圍（℃/RH）	-10–40/ 10%-80%RH（無結露）	-10–40/ 10%-80%RH（無結露）	-10–40/ 10%-80%RH（無結露）
存儲溫/濕度范圍（℃/RH）	-20–60/ 10%-85%RH（無結露）	-20–60/ 10%-85%RH（無結露）	-20–60/ 10%-85%RH（無結露）
適用標準	CCC，TUV-CE，ETL等依測試標準	CCC，TUV-CE，ETL等依測試標準	CCC，TUV-CE，ETL等依測試標準
